10KV系统单相接地故障处理及注意事项

10kV供配电系统属于小电流接地系统，单相接地是最常见的故障，多由于电缆头制作不合格，现场施工，天气骤冷剧热导致绝缘层受损，多雨潮湿等引起。

单相接地不仅影响了用户的正常供电，而且会产生过电压，烧坏设备，甚至引起相间短路而扩大事故。

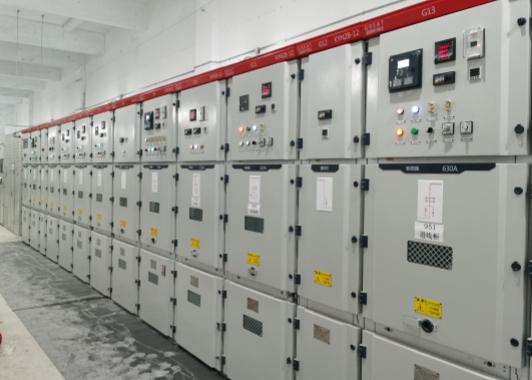

当系统出现单相接地时，会产生间歇电弧，进而产生过电压破坏整个系统的稳定性，威胁其它电缆线路和设备绝缘。为应对此类故障，现场多采用消弧柜这类设备，当系统发生单相弧光接地时，消弧柜通过电压互感器检测出来哪一相，使真空接触器动作，转化为金属性接地，使系统稳定运行。

正常运行时，微机控制器检测PT提供的电压信号，一旦系统发生单相故障，PT辅助二次的开口三角电压迅速升高，微机控制器立即启动，并根据PT二次电压的变化，判断故障类型和相别。

若是PT单相断线故障，则面板显示故障类型和相别，装置输出开关量接点信号。若是单相金属性接地故障，则面板显示故障类型和相别，装置输出开关量接点信号，由微机控制器向真空接触器发出合闸命令。若是单相弧光接地故障，则面板显示故障类型和相别，微机控制器向真空接触器发出合闸命令，真空接触器快速动作将不稳定的弧光接地转化为稳定的金属性接地。

除了消弧柜，再就是小电流选线装置，这在之前介绍过，通过小电流接地选线装置，可以指示发生单相接地故障的线路，一般是通过各馈线线路的零序电流和系统零序电压来综合判断。

在处理10KV系统单相接地故障时，一般采用以下几种办法:

1、根据小电流选线装置查找出故障线路，进而找到故障点。

2、若小电流选线装置未报出故障线路，则要根据零序电流来判断故障线路，进而锁定故障点。

3、重点检查高压电机，因为它发生单相接地的概率比较高，若非特别重要的高压电机，可以将零序保护直接投为跳闸。

4、若仍找不到故障点，就要根据先次后主的顺序拉路了。

在处理过程中，要注意以下几点:

1、当发生单相接地故障时，应严密监视电压互感器，以防发生绝缘击穿事故。

2、严格控制处理时间，一般不超过2小时。

3、处理故障人员应穿绝缘靴，戴绝缘手套，避免造成跨步电压触电。

4、不要合10KV母联分段开关，防止事故扩大，零序电流增大。
